Описание
ВІК-1 — це набір інструментів для візуального контролю механічних пошкоджень, зміни форми елементів конструкцій, оцінки поверхневих дефектів, зносу і корозії поверхонь металевих виробів в ході експлуатації, а також на етапах виробничого вхідного і операційного (зварювання, пайка і інша обробка) контролю якості заготовок, деталей і готових виробів.
Визначення форми і вимір лінійних і кутових розмірних величин окремих деталей і всього виробу в цілому, а також зазорів, кромок і зварних з’єднань. Оцінка відхилень форми від вихідного стану.
Оцінка прогину прямолінійних конструкцій і овальності таких циліндричних елементів, як труби, згини.
Виявлення та оцінка розмірів механічних пошкоджень, тріщин і інших поверхневих дефектів.
Вимірювання товщини стінок, оцінка ступеня корозії і механічного зносу поверхонь.
Вхідні в комплект кошти для візуального і вимірювального контролю відповідають вимогам «Керівництва з візуального і вимірювального контролю зварних з’єднань та наплавок металевих конструкцій» ДСТУ-НБА.3.1-11: 2008

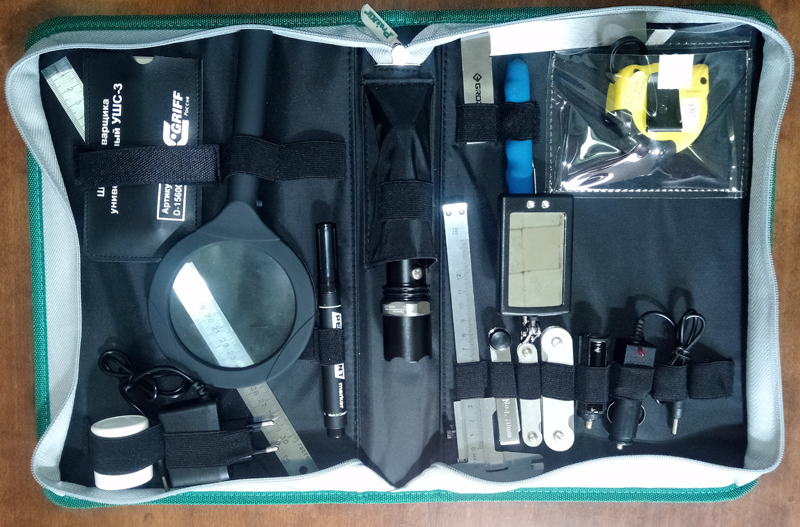

Склад комплекту для візуально-оптичного контролю:
- Універсальний шаблон зварювальника УШС-3 *
- Лупа оглядова 3х з підсвічуванням
- Лупа оглядова 6x
- Лупа вимірювальна (десятикратна) ЛИ-10 *
- Штангенциркуль ШЦ-1-120 *
- Лінійка металева Л-300 *
- Рулетка 3м *
- Набір радісних шаблонів
- Набір щупів для контролю зазорів *
- Косинець металевий 100×70 мм У-90 *
- Дзеркало поворотне телескопічне
- Ліхтарик мініатюрний
- Маркер по металу
- Футляр укладальної
- Керівництво з візуального і ізмірітельному контролю зварних з’єднань та наплавок металевих конструкцій ДСТУ-НБА.3.1-11: 2008
- Паспорт
* Поставляється з калібруванням
